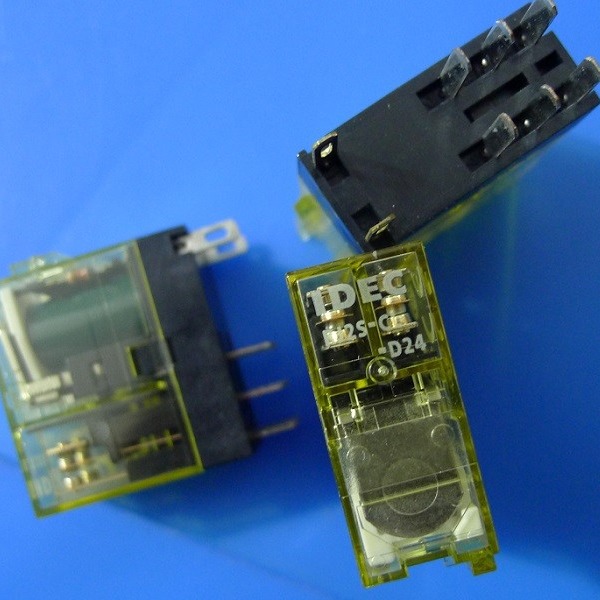

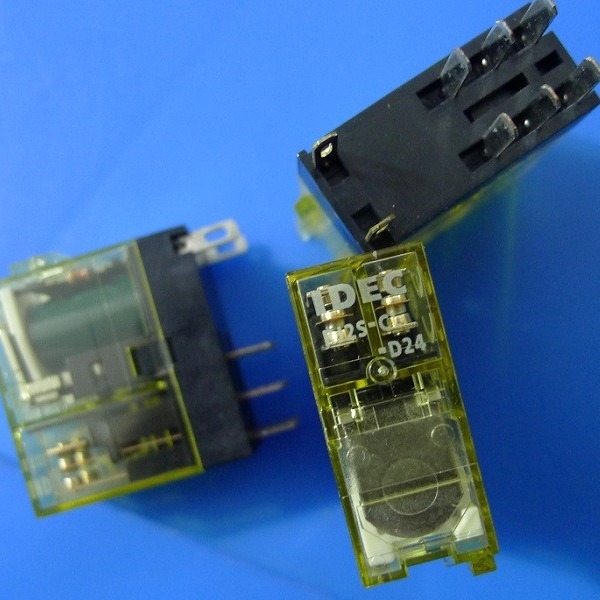

| Marca: | IDEC |
|---|---|
| Número do modelo: | RJ2S-CL-D24V |
| Detalhes da embalagem: | pacote padrão da exportação |
| Tempo de entrega: | 5-8 dias de trabalho |
| Termos de pagamento: | T/T |
| Tensão da bobina: | DC24V | Corrente avaliado: | 8A |
|---|---|---|---|
| Formulário do contato: | fim dois dois aberto | material do contato: | liga de níquel de prata |
Dimensões:
Características de relés magros do poder da série de RJ
Relés compactos e ásperos do poder. Grande capacidade do interruptor.
• Compacto abrigando somente 12.7mm largo.
Grande avaliação do contato
RJ1 (1-pole): 16A (uso geral do UL que avalia a C.A. de @250V)
RJ2 (2-pole): 8A
• indicador Não-polarizado do diodo emissor de luz disponível no tipo da lâmina. Da estrutura original do guia claro de IDEC visibilidade alta do en do estado da bobina de algum sentido.
• Vida elétrica e mecânica excelente.
Vida elétrica: 200.000 operações (carga de C.A.)
Vida mecânica: 30 milhão operações (carga de C.A.)
• Complacente diretivo de RoHS (UE 2002/95/EC diretivo). Não contém nenhum ligação, mercúrio, cromo hexavalente, PBB ou PBED).
• Modelo do diodo:
Tensão de withstand reversa do diodo: 1000V
• UL reconhecido, CSA certificado, EN complacente.
Especificações
| Modelo | RJ1 | RJ2 | |
| Número de Polos | 1-pole | 2-pole | |
| Configuração de contato | SPDT | DPDT | |
| Material do contato | liga do Prata-níquel | ||
| Grau de proteção | IP40 | ||
| Resistência de contato (valor inicial) (*1) | máximo 50mΩ | ||
| Opere o tempo (*2) | máximo de 15 Senhoras | ||
| Libere o tempo (*2) | máximo de 10 Senhoras (com diodo: máximo de 20 Senhoras) | ||
| Força dielétrica | Entre o contato e a bobina | 5000V C.A., 1 minuto | 5000V C.A., 1 minuto |
| Entre contatos do mesmo polo | 1000V C.A., 1 minuto | 1000V C.A., 1 minuto | |
| Entre contatos de polos diferentes | -- | 3000V C.A., 1 minuto | |
| Resistência da vibração | Extremos de funcionamento | 10 a 55Hz, amplitude 0,75 milímetros | |
| Limites de dano | 10 a 55Hz, amplitude 0,75 milímetros | ||
| Resistência de choque | Extremos de funcionamento | NENHUM contato: contato de 200m2/s NC: 100m2/s | |
| Limites de dano | 1000m2/s | ||
| Vida elétrica (carga avaliado) | Carga de C.A.: mínimo de 200.000 operações (frequência 1800 da operação pela hora) | ||
| Carga da C.C.: mínimo de 100.000 operações (frequência 1800 da operação pela hora) | |||
| Vida mecânica (nenhuma carga) | Bobina da C.A.: mínimo de 30.000.000 operações (operações da frequência 18.000 da operação pela hora) | ||
| Bobina da C.C.: mínimo de 50.000.000 operações (operações da frequência 18.000 da operação pela hora) | |||
| Temperatura de funcionamento (*3) | -40 a +70℃ (nenhuma congelação) | ||
| Umidade de funcionamento | RH de 5 a de 85% (nenhuma condensação) | ||
| Peso (aproximadamente) |
19g (tipo), 17g da lâmina (C), 16g do formulário do PWB (tipo do formulário A do PWB) |
||
