| Marca: | Autonics |
|---|---|

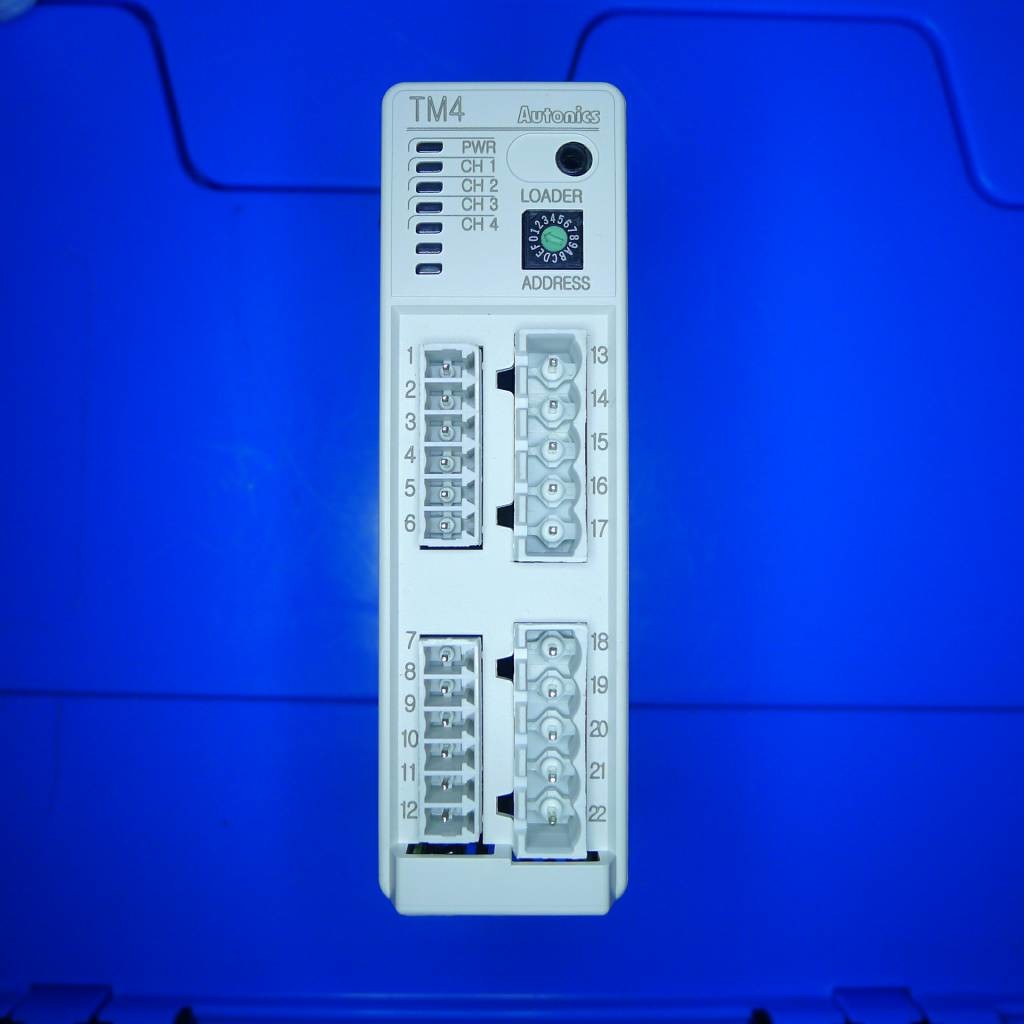

| Número do modelo: | TM4-N2SB |
| Detalhes da embalagem: | pacote padrão da exportação |
| Tempo de entrega: | 5-8 dias de trabalho |
| Termos de pagamento: | T/T |
Folha de dados
| Método da exposição | Não-exposição |
| Método de controle | Controle DE LIGAR/DESLIGAR, P, PI, paládio, controle do PID |
| Número de canais de entrada | 4 - canal |
| Especificação de entrada | Par termoelétrico: K (CA), J (IC), E (CR), T (centímetro cúbico), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT), L (IC), U (centímetro cúbico), Platinel II RTD: DPt100Ω, JPt100Ω |
| Ciclo de amostra | 100ms (amostra 4-CH síncrono) |
| Controle a saída | Movimentação de SSR (22VDC) [DE LIGAR/DESLIGAR] |
| Saída da opção | Uma comunicação RS485 |
| Tipo do módulo | Módulo da expansão |
| Fonte de alimentação | 24VDC |
| Medida Accuracy_Thermocouple | (o picovolt ±0.5% ou ±1℃, selecionam o highter um) máximo de ±1-digit. |
| Medida Accuracy_RTD | (o picovolt ±0.5% ou ±1℃, selecionam mais alto) máximo de ±1-digit. |
| Histerese (sensibilidade ajustável) | 1 (0,1 a 100℃/℉) à variável 100℃/℉ |
| Faixa proporcional | 0,1 a 999.9℃/℉ |
| Tempo integral | segundo 0 a 9999 |
| Tempo derivado | segundo 0 a 9999 |
| Período de controle | segundo 0,1 a 120,0 (somente para a saída do relé, a movimentação de SSR output) |
| Restauração manual | 0,0 a 100,0% |
| Tipo da isolação | Isolação dobro ou isolação reforçada (força dielétrica entre a peça de medição da entrada e a peça do poder: 1kV) |
| Temperatura de Environment_Ambient | -10 a 50℃, armazenamento: -20 a 60℃ |
| Umidade de Environment_Ambient | RH de 35 a de 85%, armazenamento: RH de 35 a de 85% |
| Módulo de Weight_Expansion | Aproximadamente 231g (aproximadamente 166g) |
O ※ o módulo da expansão não fornece o poder/comm. terminal. Peça-o com o módulo básico.
※ Em caso do par termoelétrico K, J, E, T, N, está abaixo de -100℃ e L, U, Platinel II, está abaixo de ±2℃ ±1-digit.
Em caso do par termoelétrico B, a precisão da exposição não pode ser assegurada sob 400℃.
Em caso do par termoelétrico R, S, está abaixo de 200℃ e C, G, é o máximo 3℃ ±1-digit.
Influência do ※ da temperatura: Aplicado quando for para fora da escala da temperatura ambiente (23±5℃).
O ※ o peso inclui o empacotamento. O peso no parêntese é para a unidade somente.
A resistência do ambiente do ※ é avaliada em nenhuma congelação ou condensação.
